Baukasten comic!
2011-03-20

Baukasten comic!


Meine neuste Konstruktion hört auf den Namen "comic!".
In meinem Pflichtenheft für dieses Modell stand:

- Aufbau aus Holz/Pappel
- Tragfläche in Rippe/CFK Rohr
- komplett im 3D CAD entwickelt
- Stecktechnik für verzugsfreien Aufbau
- ca. 1300mm Spannweite
- 3S Lipos sollten reichen
- viel Spaß.

Zunächst wurde das Modell komplett im CAD aufgebaut um zu sehen, ob alles paßt:


Nachdem aus dem 3D-Daten die 2D Daten abgeleitet wurden, ging es ab zum Lasern. Ein Haufen Balsa und Pappelbrettchen kamen dann geschnitten einige Tage später per Post an:




Aus ein paar Einzelteilen wurden zuerst die Randbögen gepuzzelt:

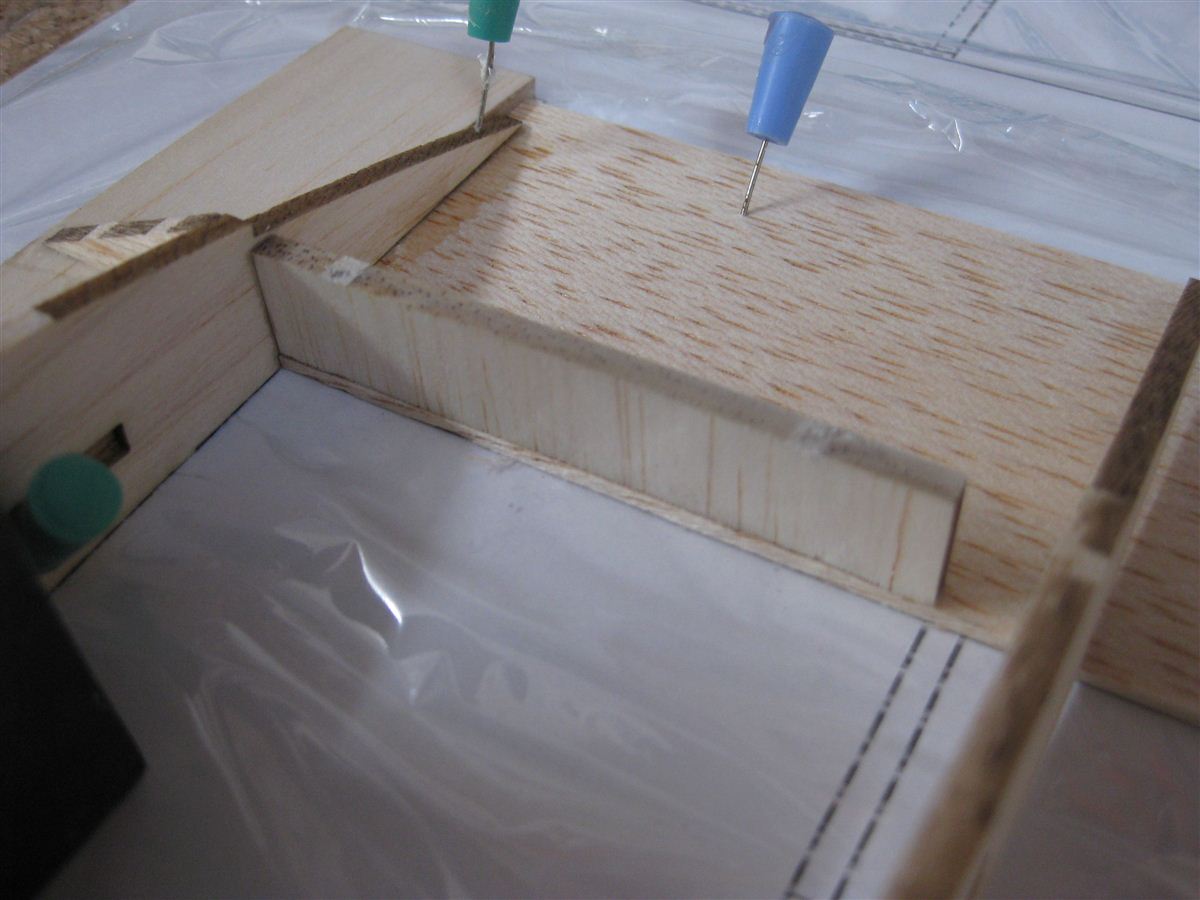

Ein 1.5mm Balsabrett wird der Länge nach geteilt. Daraus wird anschließend die Endleiste aufgebaut.

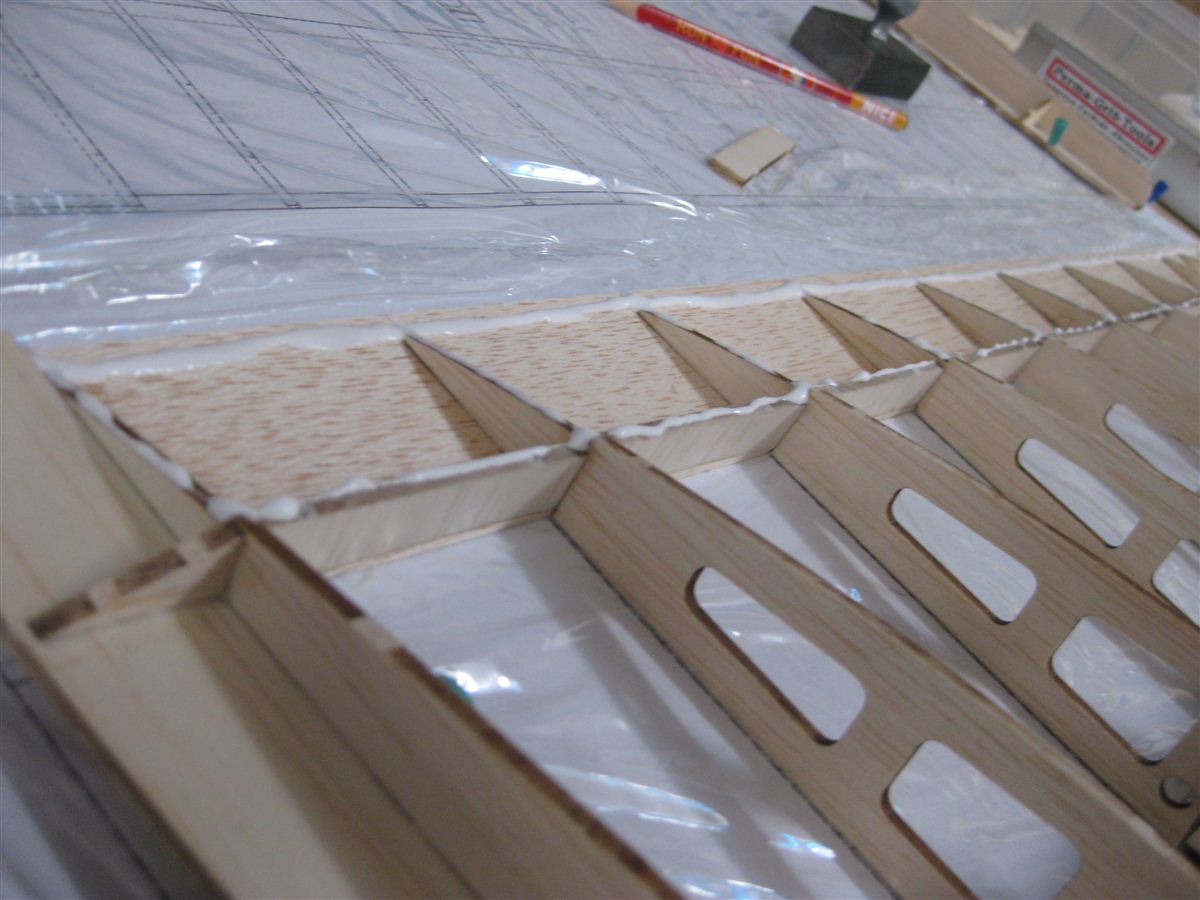

Nun wird beginnend von dem aufgeklebten Randbogen Rippe für Rippe aufgeklebt. Dabei wird die ebenfalls auf Maß gelaserte Querruderverkastung als "Distanzstück" benutzt.



Die Nasenleiste wird anschließend in die Rippen "geclipst" und mit einem kleinen Tropfen Sekundenkleber verklebt


Die beiden Tragflächenhälften werden anschließend mit einem Rest CFK Rohr verklebt:



Nachdem die Endleiste verschliffen wurde, können die Querruder herausgetrennt und mit Balsaresten verkastet werden.






Weiter geht es mit dem Rumpfbau. Dank den Verzapfungen geht das sehr schnell vonstatten. Durch die Passungen erhält man schnell einen verzugsfreien Rumpf. Für den Aufbau benötigt man keinen Plan. Zuerst die mittleren Spanten verkleben:



Dann die restlichen Spanten einkleben und Deckel und Rumpfrücken aufsetzen:

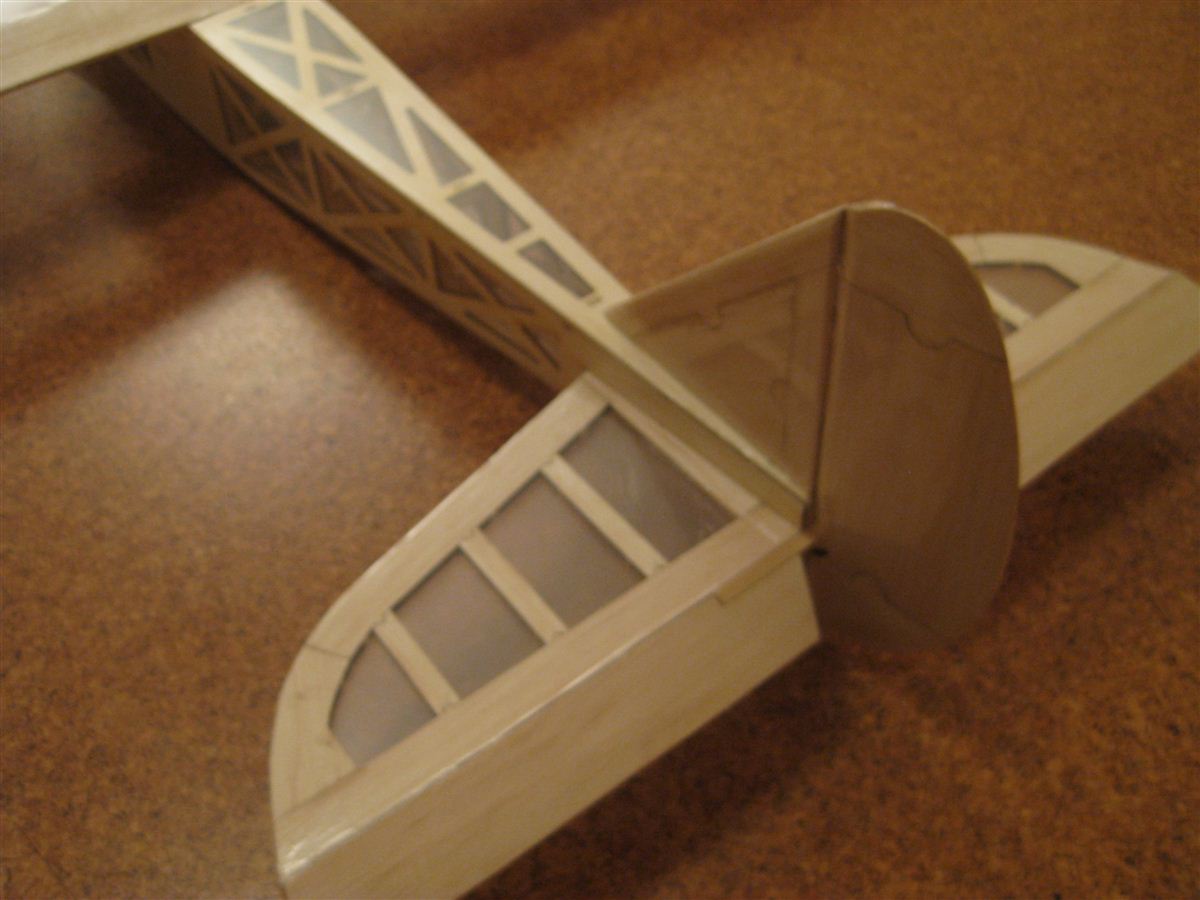

Die Leitwerke können ebenfalls ohne Plan gepuzzled werden. Auch sie haben in allen Bauteilen Nut und Federn/Zapfen




Die Rumpfnase wird anschließend mit ebenfalls gelaserten 5mm Balsakleilen versehen und rund geschliffen:



Der Rohbau ist damit abgeschlossen. Das Modell wurde anschließend komplett mit transparenter Oracover Folie bespannt. Die Ruder (bis auf das Seitenruder) wurden mit angebügelt. Das Seitenruder wurde mit Fliwßscharnieren montiert.

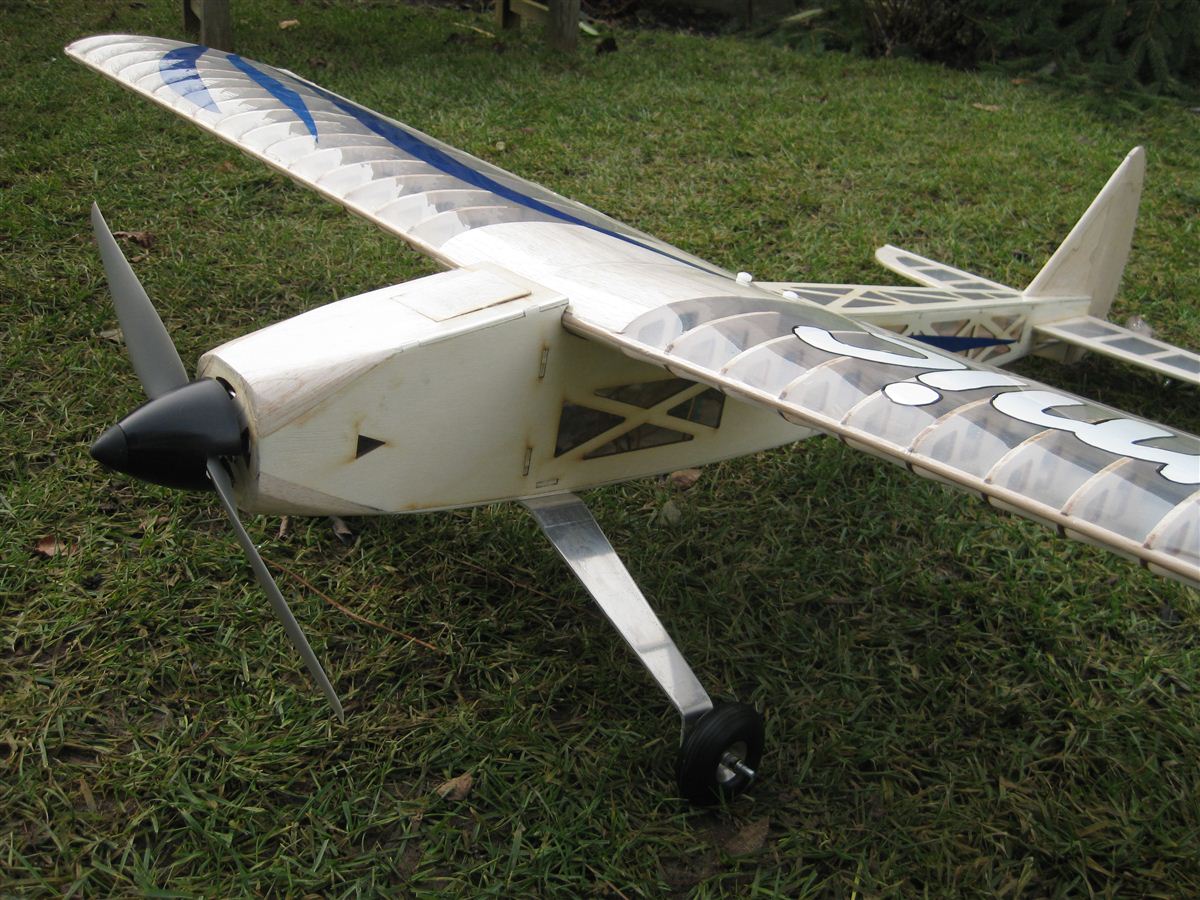

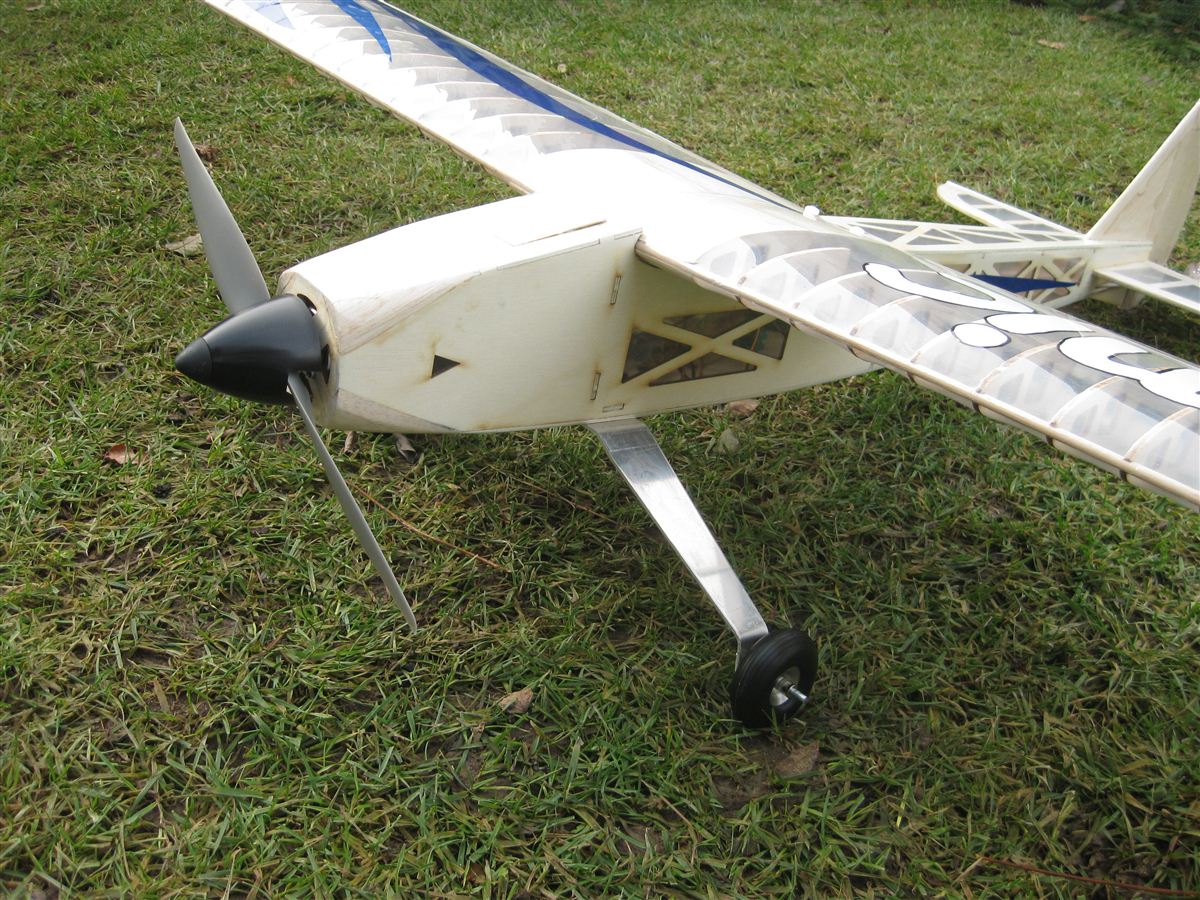

Der comic! ist mittlerweile bespannt, einige Decials wurden angebracht, Motor, Spinner und Fahrwerk sind montiert. Nun muss noch noch der Empfänger eingabaut und der Schwerpunkt ausgewogen werden, und dem Jungfernflug steht nichts mehr im Wege...









Jungfernflug!









Video vom comic!:





Bausatz bestellen für 125.00 €

Ein vollständiger Bausatz von dem Modell kann über das Auftragsformular bestellt werden. Nachdem der Auftrags angenommen wurde, bekommst Du eine Auftragsbestätigung. Als Bezahlverfahren nutze ich Vorkasse oder PayPal.

Bausatz bestellen
